มาตรฐานการทดสอบความน่าเชื่อถือสําหรับองค์ประกอบอิเล็กทรอนิกส์

มีสินค้าหลายชนิดที่ต้องการการทดสอบความน่าเชื่อถือ บริษัทต่าง ๆ มีความต้องการในการทดสอบที่แตกต่างกันตามความต้องการของพวกเขาดังนั้นสิ่งที่มาตรฐานการทดสอบความน่าเชื่อถือและโครงการสําหรับองค์ประกอบอิเล็กทรอนิกส์ในกรณีส่วนใหญ่มาดูกันเถอะ

ตามระดับการทดสอบ แบ่งออกเป็นหมวดหมู่ต่อไปนี้:

1สินค้าทดสอบชีวิต

EFR: การทดสอบอัตราการล้มเหลวในช่วงต้น

เป้าหมาย: ประเมินความมั่นคงของกระบวนการ เร่งอัตราการล้มเหลวของความบกพร่อง และกําจัดผลิตภัณฑ์ที่ล้มเหลวจากสาเหตุธรรมชาติ

สภาพการทดสอบ: เพิ่มอุณหภูมิและแรงดันอย่างไดนามิคเพื่อทดสอบสินค้าภายในเวลาที่กําหนด

กลไกความบกพร่อง: ความบกพร่องของวัสดุหรือกระบวนการ, รวมถึงความบกพร่องที่เกิดจากการผลิต เช่น ความบกพร่องของชั้นออกไซด์, การเคลือบโลหะ, การปนเปื้อนด้วยไอออน เป็นต้น

มาตรฐานอ้างอิง:

JESD22-A108-A

EIAJED- 4701-D101

HTOL/LTOL: อายุการใช้งานในอุณหภูมิสูง/ต่ํา

วัตถุประสงค์: การประเมินความทนทานของอุปกรณ์ภายใต้ความร้อนเกินและความแรงเกินในระยะเวลา

สภาพการทดสอบ: 125 °C, 1.1VCC, การทดสอบแบบไดนามิก

กลไกความผิดปกติ: การย้ายอิเล็กตรอน, การแตกของชั้นออกไซด์, การกระจายกระจายกัน, ความไม่มั่นคง, การปนเปื้อนของไอออน, เป็นต้น

ข้อมูลอ้างอิง:

IC สามารถรับประกันการใช้อย่างต่อเนื่องได้ 4 ปีหลังจากผ่านการทดสอบ 1000 ชั่วโมงที่ 125 °C และ 8 ปีหลังจากผ่านการทดสอบ 2000 ชั่วโมงและ 28 ปีหลังจากผ่านการทดสอบ 2000 ชั่วโมง

MIT-STD-883E วิธี 10058

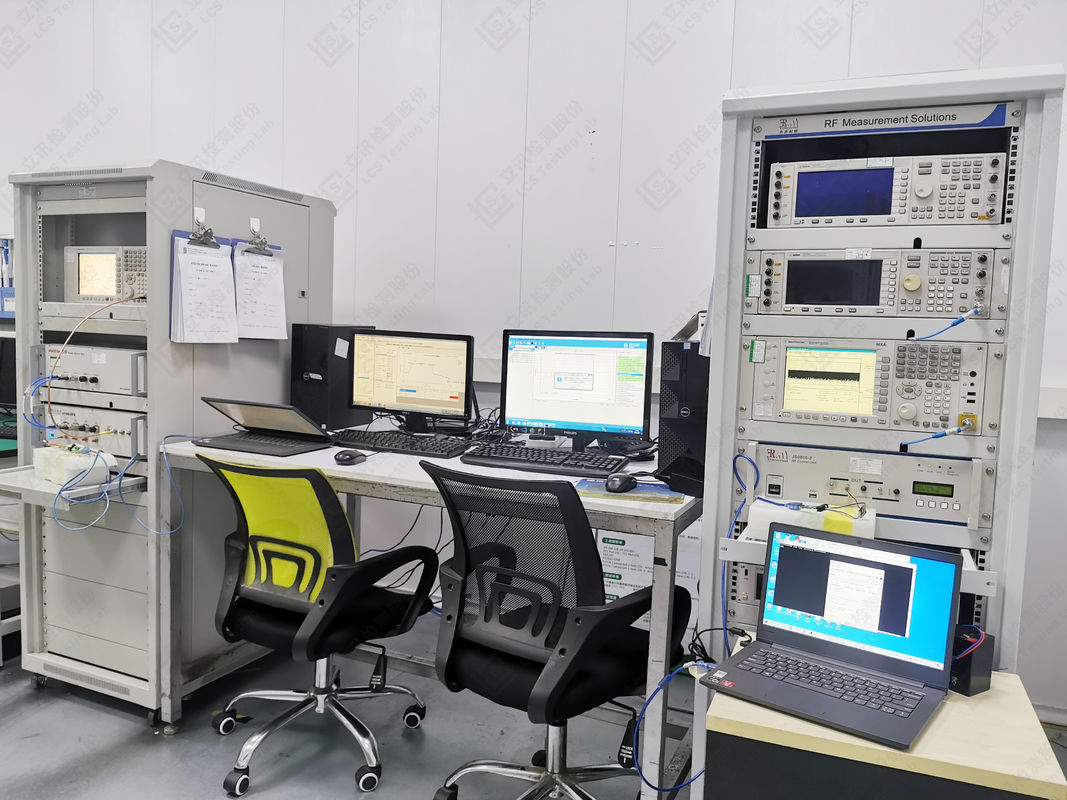

II. วัตถุทดสอบสิ่งแวดล้อม

PRE-CON: การทดสอบเงื่อนไขก่อน

วัตถุประสงค์: เพื่อจําลองความทนทานของ IC ที่ถูกเก็บไว้ในสภาพความชื้นและอุณหภูมิที่แน่นอน ก่อนการใช้, นั่นคือความน่าเชื่อถือของการเก็บ IC จากการผลิตไปสู่การใช้

THB: การทดสอบความชื้นและความคัดค้านความร้อนที่เร่งรัด

วัตถุประสงค์: การประเมินความทนทานของผลิตภัณฑ์ IC ต่อความชื้นในอุณหภูมิสูง, ความชื้นสูง และสภาพความเสื่อม และเร่งกระบวนการล้มเหลวของพวกเขา

สภาพการทดสอบ: 85 °C, 85%RH, 1.1 VCC, ความคัดค้านสแตติก

อุปกรณ์ที่ผิดปกติ: การเกรี้ยวทางไฟฟ้า

JESD22-A101-D

EIAJED- 4701-D122

การทดสอบความเครียดเร่งสูง (HAST)

วัตถุประสงค์: การประเมินความทนทานของผลิตภัณฑ์ IC ต่อความชื้นในสภาพอุณหภูมิสูง, ความชื้นสูง และความดันสูง

สภาพการทดสอบ: 130 °C, 85%RH, 1.1 VCC, สติกเบี้ยว, 2.3 atm

กลไกความผิดปกติ: การกัดกร่อนโดยการไอโอไนส์, การปิดบรรจุ

JESD22-A110

PCT: การทดสอบความดัน Cook (Autoclave Test)

วัตถุประสงค์: การประเมินความทนทานของผลิตภัณฑ์ IC ต่อความชื้นในสภาพอุณหภูมิสูง, ความชื้นสูง และความดันสูง และเร่งกระบวนการล้มเหลวของพวกเขา

สภาพการทดสอบ: 130 °C, 85%RH, สถานที่เสี่ยง, 15PSIG (2 atm)

กลไกความผิดปกติ: การกัดกรองโลหะทางเคมี, การปิดพัสดุ

JESD22-A102

EIAJED- 4701-B123

* HAST แตกต่างจาก THB ในฐานะที่อุณหภูมิสูงขึ้นและเวลาในการทดลองสามารถสั้นลงโดยพิจารณาปัจจัยความดัน ในขณะที่ PCT ไม่เพิ่มความคัดค้าน แต่เพิ่มความชื้น

TCT: การทดสอบระดับอุณหภูมิ

เป้าหมาย: การประเมินผลสัมผัสของอัตราสัมผัสระหว่างโลหะที่มีสัดส่วนการขยายความร้อนที่แตกต่างกันในสินค้า ICวิธีการคือการเปลี่ยนซ้ํา ๆ จากอุณหภูมิสูงสู่อุณหภูมิต่ําผ่านอากาศหมุนเวียน

สภาพการทดสอบ:

สภาพ B: -55°C ถึง 125°C

สภาพ C: -65°C ถึง 150°C

กลไกความผิดปกติ: การหัก Dielectric, การหักของสายนําและตัวประกอบ, การ delamination ของผิวหน้าต่าง ๆ

MIT-STD-883E วิธี 10107

JESD22-A104-A

EIAJED- 4701-B-131
