การทดสอบ INS ความรุนแรงของเสียงความถี่สูง
การนําเข้าการทดสอบ
การทดสอบ INS ความรบกวนเสียงความถี่สูง เป็นส่วนหนึ่งของการทดสอบสนาม EMCและวัตถุประสงค์การทดสอบพื้นฐานของมันเหมือนกับมาตรฐานสากลมาตรฐาน IEC 61000-4-4 (การทดสอบกลุ่มแรงกระแทกไฟฟ้าเร็วความสามารถในการทดสอบนี้เป็นหลักสําหรับลูกค้าที่เกี่ยวข้องกับญี่ปุ่นและบางประเทศเอเชีย

การทดสอบ INS ความรุนแรงของเสียงความถี่สูง

การทดสอบครั้งนี้เป็นหลักในการจําลองอุปกรณ์สลับในวงจร เช่น รีเล่ ฯลฯ เมื่อเปิดหรือปิด ปัจจุบันในวงจรจะเปลี่ยนแปลงอย่างรวดเร็วหากมีส่วนประกอบแบบอัดในวงจร, การเปลี่ยนแปลงความเร็วของกระแสจะผลิตความรุนแรงสูงทันที การรุนแรงประเภทนี้มีสเป็คตรัมที่กว้างขวาง (ถึง 2GHz)สะท้อนและขยายโดย IC ผ่านสายไฟของสายไฟฟ้าและแผ่นวงจรพิมพ์ภายในอุปกรณ์เพื่อให้มั่นคงของผลิตภัณฑ์อิเล็กทรอนิกส์ในระหว่างการใช้งาน มันจําเป็นต้องดําเนินการทดสอบต่อต้านการขัดแย้ง (EMS) กับพวกเขาใช้เครื่องผลิตผลักดันความถี่สูง, หลายกลุ่มของสัญญาณผลักดันถูกนําไปใช้โดยตรงกับตัวอย่างที่ทดสอบ และความสามารถในการป้องกันการแทรกแซงของตัวอย่างถูกประเมินขึ้นอยู่กับการเปลี่ยนแปลงในผลประกอบของตัวอย่างก่อนหลังจากและระหว่างการทดสอบ.
วัตถุการใช้ในการทดสอบ
อุปกรณ์อิเล็กทรอนิกส์ เช่น แผ่นควบคุมกลาง
มาตรฐานร่วม
NECA TR-28: ตัวชี้วัดการทดสอบสําหรับเครื่องทดสอบเสียงคลื่นสี่เหลี่ยมความถี่สูง

JEM TR-177: ตัวชี้วัดการทดสอบสําหรับเครื่องทดสอบเสียงคลื่นสี่เหลี่ยมความถี่สูงสําหรับเครื่องจักรและอุปกรณ์ไฟฟ้า

JEC 0103_2005: มาตรฐานการทดสอบวงจรควบคุมความดันต่ํา

อุปกรณ์ทดสอบ

เครื่องกําเนิดอัตราการกระแทกความถี่สูง

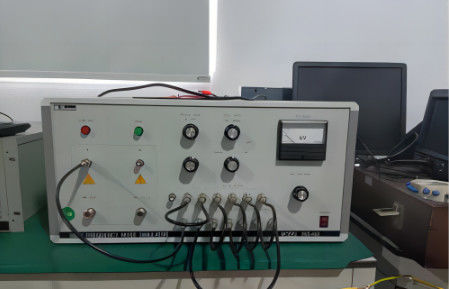

เครื่องกําเนิดอัตราการกระแทกความถี่สูง

ข้อมูลแบบ:

แบบ: INS-40A

อัมพลิทูด์ของแรงผลิต (50Ω โหลด): กระแทกสี่เหลี่ยม 0~2KVmax±10%

อัมพลิทูด์ของแรงกระแทกออกแบบวงจรเปิด: กระแทกสี่เหลี่ยม 0 ~ 4KVmax±10%

ความกว้างของแรงกระแทก: 50ns ~ 1μs (50Ω ความจุ, 50ns ขั้นตอน)

เวลาขึ้น ≤ 1 ns

ความจุของอุปกรณ์ที่ทดสอบ:

อัตราแลกเปลี่ยนแบบเฟสเดียว: 220Vmax, 16Amax

สายไฟฟ้าแบบ DC แบบเดียว: 220Vmax 16Amax

วิธีการทดสอบ

1.เชื่อมปลายการออกแรงกระแทกโดยตรงกับปลายการเข้าพลังงานของตัวอย่างที่ทดสอบด้วยสาย coaxial output

วิธีการทดสอบ INS ความรุนแรงของเสียงความถี่สูง

2. ร่วมมือกับเครื่องจักรทั้งหมดหรือพื้นฐานการเชื่อมต่อ และใช้ sonda ใกล้สนาม (สนามไฟฟ้า, สนามแม่เหล็ก) เพื่อนําแรงกระแทกตรงกับเปลือกตัวอย่างที่ 0 ซม.
