การทดสอบความอ่อนเพลิง: การติดตาม
มาตรฐานการทดสอบ

GB/T 4207; IEC 60112; EN IEC 60112

คํานิยาม

อัตราการติดตามเปรียบเทียบ CTI: ค่าแรงดันสูงสุดเมื่อตัวอย่างห้าตัวถูกเผชิญกับ 50 น้ําตกของของเหลวโดยไม่มีความล้มเหลวการติดตามและการเผาไหม้ต่อเนื่อง, แสดงเป็นโวลต์ (V),และยังรวมถึงการอธิบายคุณสมบัติของวัสดุในระหว่างการทดสอบ 100 น้ําตก;

อัตราการติดตามแบบพิสูจน์ (proof tracking index) PTI: ค่าแรงดันสูงสุดที่สอดคล้องกับตัวอย่าง 5 ตัวที่ถูกนําไปเผาด้วยน้ําเหลว 50 บาท โดยไม่มีความล้มเหลวในการติดตามและการเผาไหม้ต่อเนื่องแสดงในโวลต์ (V)

ตัวอย่าง

แนะนําให้ใช้ตัวอย่างที่มีขนาดระนาบไม่น้อยกว่า 20mmX20mm และความหนาไม่น้อยกว่า 3mm (สามารถต้อน)

ตัวอย่างการรักษาก่อนสภาพแวดล้อม

เว้นแต่มีการกําหนดต่างหาก รางวัลจะเก็บไว้ที่ (23±2) °C และความชื้นสัมพันธ์ (50±10) % อย่างน้อย 24 ชั่วโมง

การทดสอบควรเริ่มภายใน 30 นาทีหลังจากที่ตัวอย่างถูกนําออกจากห้องปรับปรุง

เมื่อความดันซีนูโซอิดลัดถูกนําไปใช้กับไฟฟ้า

ระยะความดัน: 100V ~ 600V; ระยะความถี่: 48Hz ~ 62Hz; ความผิดพลาดสูงสุดของอุปกรณ์วัดความดันไม่ควรเกิน 1.5% และปัจจัยพลังงานไม่ควรต่ํากว่า 0.6kVA

การปรับขนาดเครื่องมือด้วยตนเอง

เมื่อค่าประสิทธิภาพของกระแสไฟฟ้าคือ (0.50±0.05) A สําหรับ (2.0±0.2) s, อุปกรณ์การกระแสไฟฟ้าเกินควรทํางาน

สารแก้วการทดสอบ

โซลูชั่น A: ยาแก้ไขสารปฏิกิริยาแอมโมเนียมคลอริดที่บริสุทธิ์โดยการวิเคราะห์ โดยมีปริมาณมวลประมาณ 0.1% และความบริสุทธิ์ไม่ต่ํากว่า 99.8% ในน้ําหยาดเพื่อเตรียมสารละลาย A ที่มีความต้านทาน.95±0.05) Ω·m ใน (23±1) °C

โซลูชั่น B: โหลดสารปฏิกิริยาคลอริดอะโมเนียมไร้น้ํา (NH.CI) ที่บริสุทธิ์ตามการวิเคราะห์ ด้วยส่วนมวลประมาณ 0.1% และความบริสุทธิ์ไม่ต่ํากว่า 998% และซัลโฟเนตโซเดียมดิบูทิลนาฟทาเลนที่มีส่วนน้ําหนัก 0.500±0.002) % ในน้ําลดไอโอเนียส เพื่อเตรียมสารละลาย B ที่มีความต้านทาน (1.98±0.05) Ω·m ใน (23±1) °C (บางส่วนของสารละลาย B ถูกห้าม ดังนั้นจึงยากที่จะผลิต)

โซลูชั่น C: โหลดสารปฏิกิริยาคลอริดอะโมเนียมไร้น้ํา (NHCI) ที่บริสุทธิ์ตามการวิเคราะห์ โดยมีส่วนมวลประมาณ 0.2% และความบริสุทธิ์ไม่ต่ํากว่า 998% และสารกระตุ้นผิวที่ไม่เป็นไอออน (อ็อกต็อกซินอล) ที่มีปริมาณน้ําหนัก.50±0.02) % ในน้ําลดไอออน เพื่อเตรียมสารละลาย C ที่มีความต้านทาน (1.98±0.05)Ω*m ใน (23±1) °C ความตึงระหน่ําบนผิวของสารละลาย C ต่ํากว่า 40mN/m

อิเล็กทรอนด์

โลหะพลาตินัมที่มีความบริสุทธิ์อย่างน้อย 99% ส่วนตัดตรงเหลี่ยมของสองอิเล็กทรอนด์ควรเป็น (5.0±0.1) mmX(2.0±0.1) mm และมุมของปลาย bevel ควรเป็น (30±2) °

ปีกของ bevel ควรเป็นประมาณราบ, กว้างประมาณ 0.01 มม ~ 0.10 มม

ขั้นตอนปฏิบัติการ

การรักษาอุณหภูมิที่ (23±2) °C, ความชื้นสัมพันธ์ที่ (50±10) %; น้ํายาทดสอบอยู่ที่ 35±5 mm มากกว่าตัวอย่าง

สารละเอียดระบาดที่ศูนย์กลางของอิเล็กทรอนด์ในช่วงเวลา 30 ± 5S; น้ําหนักของ 50 น้ําตกติดต่อกันควรเป็น 0.997g ~ 1.147g และมวลของ 20 น้ําตกติดต่อกันควรเป็น 0.380g ~ 0.480g;

ระยะเวลาในการหล่น 50 น้ํายาลงบนตัวอย่างควรเป็น 24.5 นาที ± 2 นาที

การกําหนดผล

การทดสอบต้องหยุด หากเกิดสถานการณ์ดังต่อไปนี้

a) อุปกรณ์อุดมกําลังไฟถูกเปิด

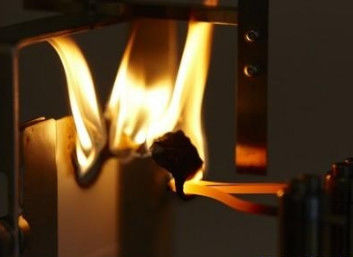

b) เกิดการเผาไหม้ต่อเนื่อง

c) ผ่านไปอย่างน้อย 25 วินาที นับตั้งแต่น้ําตกครั้งที่ 50 (100) และไม่มีสถานการณ์ a) หรือ b) เกิดขึ้น
