การทดสอบ SURGE; การทดสอบ EMC การดัน (SURGE) คืออะไร

ด้วยการพัฒนาเทคโนโลยีอย่างรวดเร็ว อุปกรณ์อิเล็กทรอนิกส์มีบทบาทที่สําคัญมากขึ้นในชีวิตของเราเราไม่สามารถมองข้ามว่า อุปกรณ์อิเล็กทรอนิกส์อาจพบกับผลการรบกวนทางแม่เหล็กไฟฟ้า (EMI) หลายชนิดระหว่างการทํางานปกติเพื่อให้แน่ใจว่าการทํางานปกติของอุปกรณ์อิเล็กทรอนิกส์ การทดสอบ EMC surge (SURGE) ได้เกิดขึ้น

เริ่มต้นมาดูกันว่าการทดสอบ EMC การกระตุ้น (SURGE)

อะไรคือการทดสอบ EMC surge (SURGE)

การทดสอบ EMC การกระตุ้น (SURGE) เป็นการทดสอบที่สําคัญที่ใช้ในการตรวจสอบความสามารถต่อต้านการขัดขวางของอุปกรณ์อิเล็กทรอนิกส์ภายใต้ความสับสนปรับปรุงความกระตุ้นทันทีไฟฟ้าและปรากฏการณ์อื่น ๆ ที่อาจเกิดขึ้นในสภาพแวดล้อมจริง เพื่อทดสอบความสามารถในการรอดชีวิตของอุปกรณ์ในสภาพแวดล้อมไฟฟ้าแม่เหล็กที่รุนแรงตัวอย่างเช่น อุปกรณ์อิเล็กทรอนิกส์สามารถทํางานได้ตามปกติหลังจากมีฟ้าคะนอง

ในการทดสอบความเข้ากันของแม่เหล็กไฟฟ้า (EMC) มีการทดสอบที่เรียกว่า การทดสอบการกระตุ้น

การทดสอบแรงกระตุ้น EMC (Electromagnetic Compatibility Surge Test) เป็นวิธีการทดสอบที่ใช้ในการทดสอบว่าอุปกรณ์อิเล็กทรอนิกส์สามารถทนความกระตุ้นระยะยาวจากเครือไฟฟ้าได้หรือไม่การทดสอบ EMC surge โดยปกติจะดําเนินการตามมาตรฐานสากล IEC 61000-4-5.

ในการทดสอบ EMC surge อุปกรณ์ทดสอบถูกเผชิญกับความกระชับกําลังที่ผ่านไปที่จําลองเครือไฟฟ้าเพื่อจําลองเหตุการณ์ความกระชับกําลังเกินในเครือไฟฟ้าความกระชับไฟเกินนี้อาจเกิดจากฟ้าคะนอง, ความล้มเหลวของเครือข่ายไฟฟ้า, สวิตช์ไฟฟ้า, ฯลฯ และอาจทําลายอุปกรณ์หรือขัดขวางการทํางานปกติของอุปกรณ์

แล้วเป้าหมายของการทดสอบ EMC การกระจาย (SURGE) คืออะไร?

อย่างแรก, ผ่านการทดสอบ EMC การกระจาย (SURGE) ผลงานความเข้ากันทางแม่เหล็กไฟฟ้า (EMC) ของอุปกรณ์อิเล็กทรอนิกส์สามารถถูกประเมินความเหมาะสมทางแม่เหล็กไฟฟ้า หมายถึง ความสามารถของอุปกรณ์อิเล็กทรอนิกส์ในการทํางานปกติในสภาพแวดล้อมที่กําหนดโดยไม่ทําให้เกิดการขัดแย้งที่อันตรายกับอุปกรณ์อื่น ๆ.อันดับสอง การทดสอบ EMC (SURGE) สามารถช่วยผู้ออกแบบอุปกรณ์อิเล็กทรอนิกส์ในการค้นหาความบกพร่องในกระบวนการออกแบบหรือการผลิตของอุปกรณ์โดยปรับปรุงความน่าเชื่อถือและความมั่นคงของอุปกรณ์.

มาตรฐานการทดสอบ EMC surge

1อุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์: GB/T17626.4-2006, IEC61000-4-5: 2001;

2อุปกรณ์เทคโนโลยีข้อมูล: GB/T17618-2015, CISPR24: 2010

3เครื่องใช้ในครัวเรือน เครื่องมือไฟฟ้าและเครื่องใช้คล้ายๆ: GB/T4343.2-2009 CISPR14-2: 2008

4อุปกรณ์ไฟฟ้าสําหรับการวัด การควบคุม และการใช้ในห้องปฏิบัติการ: GB/T18268.1-2010, IEC61326-12005;

5อุปกรณ์ขนส่งทางรถไฟฟ้า: GB/T24338.4-2018 GB/T25119-2010 GB/T24338.6-2018 GB/T24338.5-2018

6อุปกรณ์การแพทย์วิศวกรรม: GB4824-2013, IEC CISPR11: 2010

7เครื่องควบคุมที่สามารถเขียนโปรแกรมได้: GB/T15969.2-2008, IEC61131-2: 2007

8อุปกรณ์คอมพิวเตอร์: GB/T9813.1-2016 GB/T9813.2-2016

9อุปกรณ์ไฟฟ้าไฟฟ้า: CGC/GF004: 2011 (CNCA/CTS0004-2009A), NB/T32004-2013, CGC/GF037: 2014 (CNCA/CTS0001-2011A);

10ระบบส่งไฟฟ้าปรับความเร็ว: GB12668.3-2012, IEC61800-3: 2004

11. อุปกรณ์เครื่องจักรลม: NB/T31004-2011

12- เครื่องสลับการวัดและอุปกรณ์ป้องกัน: NB/T31004-2011

มาตรฐานหลักสําหรับการทดสอบแรงกระตุ้น EMC คือ IEC 61000-4-5 ซึ่งกําหนดผลงานความเหมาะสมทางแม่เหล็กไฟฟ้าที่อุปกรณ์ควรมีภายใต้ความกระตุ้นเกินทันใด (เช่นการเพิ่มความแรง) ในระบบพลังงาน.

นอกจาก IEC 61000-4-5 แล้ว ยังมีมาตรฐานการทดสอบ EMC surge อีกหลายมาตรฐาน เช่น

1.ANSI C6241: มาตรฐานนี้เหมาะสําหรับการทดสอบแรงกระตุ้นและการทนทานของทรานฟอร์มในระบบพลังงาน

2EN 61000-6-1 และ EN 61000-6-2: มาตรฐานเหล่านี้กําหนดวิธีและความต้องการสําหรับการทดสอบ EMC ในสภาพแวดล้อมที่แตกต่างกัน

3. FCC Part 18: นี่คือความต้องการในการทดสอบ EMC ที่กําหนดโดยคณะกรรมการสื่อสารกลางของสหรัฐอเมริกา และใช้กับอุปกรณ์อิเล็กทรอนิกส์ที่ไม่ใช่การบริโภค เช่นอุตสาหกรรมอุปกรณ์วิทยาศาสตร์และการแพทย์.

4.VDE 0843: นี่คือความต้องการในการทดสอบ EMC ที่กําหนดโดยสมาคมอิเล็กทรอนิกส์ไฟฟ้าและเทคโนโลยีสารสนเทศของเยอรมัน รวมถึงการทดสอบการกระตุ้น

มาตรฐานเหล่านี้มีบทบาทสําคัญในการทดสอบ EMC surgeผู้ผลิตอุปกรณ์จําเป็นต้องดําเนินการทดสอบตามมาตรฐานของประเทศหรือภูมิภาคของพวกเขา เพื่อให้แน่ใจว่าอุปกรณ์ตรงกับความต้องการและกฎหมายที่เกี่ยวข้องระหว่างการใช้งาน.

การทดสอบแรงกระแทก EMC โดยทั่วไปใช้เครื่องผลิตแรงกระแทกแบบจําลอง เพื่อฉีดแรงกระแทกเข้าไปในอุปกรณ์ที่กําลังทดสอบ แล้วตรวจจับการตอบสนองของอุปกรณ์

วิธีการทดสอบ EMC surge ทั่วไป ดังนี้

1.กําหนดความต้องการและมาตรฐานการทดสอบ EMC สําหรับอุปกรณ์ทดสอบ เช่น IEC 61000-4-5

2เตรียมเครื่องกําเนิดแรงกระตุ้นและอุปกรณ์การทดสอบ และเชื่อมอุปกรณ์การทดสอบกับสายไฟฟ้าจําลองและเครื่องกําเนิดแรงกระตุ้น

3ปรับเครื่องกําเนิดแรงกระตุ้นและตั้งค่าการทดสอบที่ตรงกัน เช่น ความดันการทดสอบ รูปแบบคลื่น ความถี่และเวลาการทดสอบ

4. ก่อนเริ่มการทดสอบ ตรวจสอบว่าอุปกรณ์ทดสอบติดสายถูกต้องและตอบสนองความต้องการความปลอดภัยที่เกี่ยวข้อง

5เริ่มการทดสอบฉีดกระแทกกระแทกในอุปกรณ์การทดสอบและบันทึกการตอบสนองของอุปกรณ์การทดสอบ เช่นมีปัญหาหรือไม่ การจํากัดการจําหน่ายพลังงาน เป็นต้น

6หากมีปัญหากับอุปกรณ์ทดสอบ, มันจําเป็นต้องมีการสืบสวนและวิเคราะห์เพื่อหาสาเหตุของปัญหาและทําการซ่อมแซมและการปรับปรุงที่จําเป็น.

7การวิเคราะห์และประเมินผลการทดสอบเพื่อกําหนดว่าอุปกรณ์การทดสอบตรงกับความต้องการและมาตรฐาน EMC ที่ตรงกัน

8.บนพื้นฐานของผลการทดสอบ ปรับปรุงและปรับปรุงอุปกรณ์ หากจําเป็นจนกว่าอุปกรณ์การทดสอบสามารถตอบสนองความต้องการและมาตรฐาน EMC ที่ตรงกัน

ควรสังเกตว่าการทดสอบ EMC surge ต้องดําเนินการในห้องปฏิบัติการหรือสถานที่ทดสอบที่เชี่ยวชาญเพื่อให้มั่นคงและสามารถซ้ําได้ของสภาพแวดล้อมการทดสอบต้องให้ความสําคัญกับความปลอดภัยของอุปกรณ์การทดสอบและบุคลากรในการทดสอบระหว่างกระบวนการทดสอบ, และต้องปฏิบัติตามขั้นตอนและมาตรฐานการใช้งานความปลอดภัยที่ตรงกัน

หลักเกณฑ์การทดสอบ EMC surge โดยปกติจะใช้มาตรฐานการทดสอบที่ใช้ เช่น IEC 61000-4-5

1การผ่านการทดสอบการกระตุ้น: อุปกรณ์จําเป็นต้องสามารถทํางานได้ปกติระหว่างการทดสอบและไม่ได้รับผลกระทบจากแรงกระตุ้น

2. หากอุปกรณ์ล้มเหลว: หากอุปกรณ์ล้มเหลวระหว่างการทดสอบ เช่น การปิด, การเริ่มต้นใหม่, ข้อมูลที่ไม่ถูกต้อง เป็นต้น

3. ไม่ว่ารูปคลื่นจะตอบสนองความต้องการ: รูปแบบคลื่นของแรงกระแทกต้องตอบสนองความต้องการการทดสอบที่สอดคล้อง เช่น เวลาเพิ่ม, ระยะเวลา, ความดันสูงสุด, เป็นต้น

4. ขั้นต่ํารูปคลื่น: ถ้าอุปกรณ์ไม่สามารถทนรูปคลื่นของแรงผลิตในการทดสอบในระหว่างการทดสอบ, ตัวอย่างเช่น ความดันสูงสุดเกินความดันสูงสุดที่อุปกรณ์สามารถทนมันหมายความว่ามีปัญหาเกี่ยวกับผลงาน EMC ของอุปกรณ์.

5. ก่อนและหลังขีดจํากัดรูปคลื่น: ระหว่างการทดสอบมันจําเป็นต้องตรวจสอบสถานะของอุปกรณ์ก่อนและหลังการฉีดแรงกระแทกเพื่อกําหนดว่าอุปกรณ์ได้รับผลกระทบจากแรงกระแทกรูปคลื่นหรือไม่.

ควรสังเกตว่าเกณฑ์การตัดสินอาจแตกต่างกันขึ้นอยู่กับวัตถุประสงค์การทดสอบ อุปกรณ์การทดสอบและสภาพแวดล้อมการทดสอบต้องดําเนินการทดสอบตามมาตรฐานการทดสอบที่ตรงกัน, และทําการประเมินและตัดสินบนพื้นฐานของผลการทดสอบ

ความจําเป็นของการทดสอบ EMC surge

ผลิตภัณฑ์อิเล็กทรอนิกส์ที่ล้มเหลวในการทดสอบ EMC surge อาจล้มเหลว, เริ่มใหม่, อาการผิดปกติ, หรือเผาไหม้ในการใช้จริง, ดังนั้นการทดสอบ EMC surge ต้องดําเนินการ.

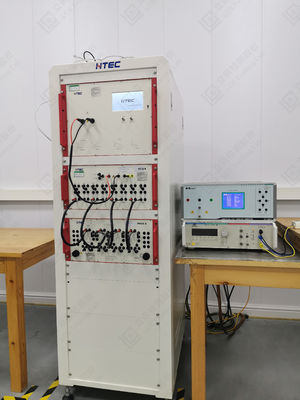

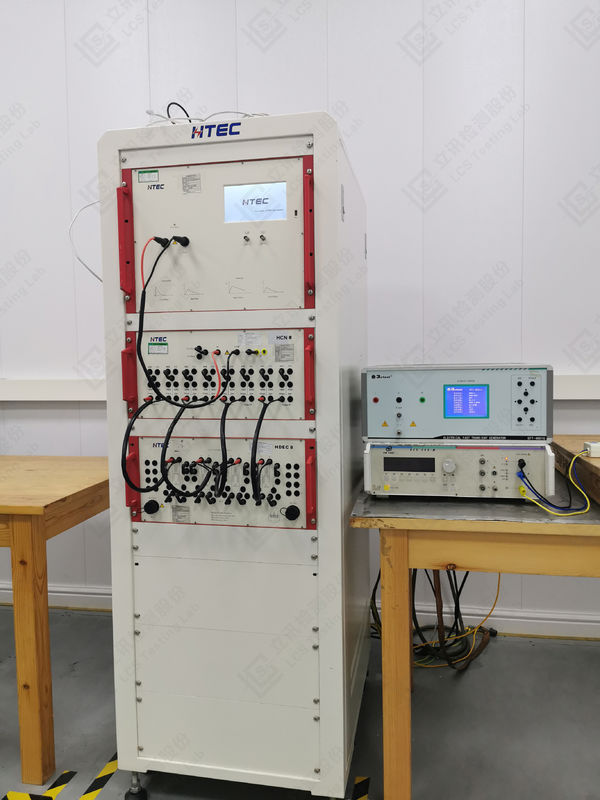

อุปกรณ์การทดสอบ EMC surge

1เครื่องกําเนิดการจําลองภูมิคุ้มกัน

2- เครื่องทดสอบกระแสไฟฟ้า

3- เครื่องกําเนิดคลื่นสังเคราะห์

4. เครือข่ายเชื่อมสามเฟส

5. เครือข่ายเชื่อมต่อสายข้อมูล

6- เครื่องทดสอบกระแสไฟฟ้า

7.7โมดูลทดสอบ.4KV

8. เครือข่ายเชื่อมและตัดเชื่อม

ข้อควรระวังในการทดสอบ EMC surge

1. ก่อนการทดสอบ พยายามเพิ่มมาตรการป้องกันตามความต้องการของผู้ผลิต

2อัตราการทดสอบคือครั้งละนาที, ซึ่งไม่ควรเร็วเกินไป, เพื่อให้กระบวนการการฟื้นฟูการทํางานสําหรับอุปกรณ์ป้องกัน.ปรากฏการณ์ของฟ้าคะนองในธรรมชาติและการสลับสวิทช์ขนาดใหญ่ในสถานีสวิทช์ไม่สามารถมีอัตราการซ้ําที่สูงมาก.

3. การทดสอบโดยทั่วไปทํา 5 ครั้งของขั้วบวก / ลบ

4ความดันการทดสอบควรเพิ่มขึ้นค่อย ๆ จากต่ําไปสูงเพื่อหลีกเลี่ยงอุปกรณ์เนื่องจากลักษณะที่ไม่เป็นเส้นของโวลท์-แอมเปอร์ให้ความสนใจกับความแรงดันในการทดสอบที่ไม่เกินความต้องการของมาตรฐานสินค้า เพื่อหลีกเลี่ยงความเสียหายที่ไม่จําเป็น.

ความแตกต่างระหว่างการทดสอบแรงกระแทกและการทดสอบการชนฟ้าคะนองคืออะไร?

(1) ความแตกต่างระหว่าง ES ทดสอบผ่านและการทดสอบสายฟ้า

ไฟฟ้ากระแทกเป็นส่วนหนึ่งของการทดสอบ EMC ไฟฟ้ากระแทกหมายถึงความดันสูงทันทีที่เกิดบนสายไฟฟ้า สายสัญญาณ และสายควบคุมโดยการชนสายฟ้าTVS โดยทั่วไปจะใช้เพื่อยับยั้งมัน.

(2) ความแตกต่างและความเชื่อมโยงระหว่างสองข้อทดลอง "กระแสกระแส" และ "กระแส" ในการทดสอบ EMC คืออะไร?

1.กระแสไฟฟ้าเข้าอธิบายกระแสไฟฟ้าขนาดใหญ่ทันที โดยทั่วไปหมายถึงกระแสไฟฟ้าขนาดใหญ่ที่เกิดภายในอุปกรณ์ไฟฟ้าสําหรับวินาทีเมื่อมันถูกให้พลังงานนี้แสดงออกเป็นหลักในภาระ inductive และ capacitiveความจูงของแรงดันเป็นตัวแทนของมอเตอร์ ในขณะที่มอเตอร์เริ่มต้น มันเท่ากับวงจรสั้น และกระแสไฟฟ้าค่อนข้างใหญ่เพราะความต้านทานและความแรงดึงของวงกลมของมอเตอร์นั้นเล็กมาก.กระแสในที่กลับมามีผลิตเมื่อมอเตอร์ถูกปิด. อุตสาหกรรมอัดแรง เช่น capacitors เป็นเทียบเท่ากับวงจรสั้นในขณะที่พวกเขาได้รับการทํางานและกระแสไฟฟ้าในทฤษฎีนั้นไม่มีขั้นต่ํานอกจากนี้ในขณะที่หลอดหลอดสว่างเริ่มต้น มันต้องการความดันสูงทันทีและกระแสไฟฟ้าขนาดใหญ่เพื่อนําระเหยปริมาณเพชรธารในหลอดหลอด

2. การกระตุ้นอาจอธิบายกระแสไฟฟ้าหรือแรงดัน (ในส่วนใหญ่ของเวลามันหมายถึงแรงดัน) ตัวอย่างเช่นในระหว่างสายฟ้าความดันสูงทันทีถูกผลิตบนเครือข่ายไฟฟ้าและนําไปใช้กับอุปกรณ์ไฟฟ้า.

3. ติดต่อ: เมื่อมอเตอร์ถูกปิด, มีทั้งกระแสกระแสและกระแส

(3) ความแตกต่างระหว่างแรงกระแทกและสายฟ้า

1คุณสมบัติที่แตกต่างกัน

1. การกระตุ้น: มันคือค่าสูงสุดทันทีที่เกินค่าคงที่ ซึ่งรวมทั้งความดันกระตุ้นและกระแสกระตุ้น

2. ไฟฟ้ากระแทก: เมื่อมีสายฟ้ากระแทก ไฟฟ้ากระแทกผ่านคน สัตว์เลี้ยง ไม้ อาคาร ฯลฯ ส่งผลให้เกิดการบาดเจ็บหรือความเสียหาย

2สาเหตุต่าง ๆ

1. การ กระตุ้น: เป็น การ กระตุ้น อย่าง รุนแรง ที่ เกิด ขึ้น ใน ระยะ น้อย หมื่น ของ วินาที เท่า นั้น. สาเหตุ ที่ อาจ เกิด จาก การ กระตุ้น ได้ เช่น อุปกรณ์ หนัก, การ หมอบ สั้น, การ เปลี่ยน ไฟฟ้า, หรือ เครื่องยนต์ ใหญ่.

2. ไฟฟ้า: การปล่อยไฟอย่างรวดเร็วระหว่างส่วนหนึ่งของชั้นเมฆที่มีพลังงาน และส่วนอื่นของชั้นเมฆที่มีพลังงานประเภทที่แตกต่างกัน หรือชั้นเมฆที่มีพลังงานบนโลก

3ลักษณะที่แตกต่างกัน

1การบุกรุก: ผลิตภัณฑ์ที่มีอุปกรณ์ป้องกันการบุกรุกสามารถดูดซึมพลังงานขนาดใหญ่อย่างมีประสิทธิภาพเพื่อปกป้องอุปกรณ์ที่เชื่อมต่อจากความเสียหาย

2การกระแทกฟ้าคะนอง: กระบวนการการปล่อยไฟอย่างรวดเร็วผลิตฟ้าคะนองที่แข็งแรงและพร้อมกับเสียงดัง; เมื่อฟ้าคะนองเกิดขึ้น, ชาร์จมักจะเกิดโดยชั้นล่างคือไฟฟ้าลบ และชั้นบนคือไฟฟ้าบวกค่าบวกและค่าลบดึงดูดกัน แต่อากาศไม่ใช่ตัวนําที่ดี

3ในการทดสอบ EMC อะไรคือปัจจัยที่ส่งผลต่อความล้มเหลวของการทดสอบสายฟ้า

เพิ่มอุปกรณ์ป้องกันฟ้าคะนองและป้องกันการกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับหลอด TVS วาริสตอร์ (ไดโอเดสเซนเนอร์) หลอดการปล่อยก๊าซ หลอดการปล่อยแข็งผลิตภัณฑ์เฉพาะของอุปกรณ์เหล่านี้มีพารามิเตอร์ของตัวเอง หากคุณตั้งแรงดันสูงมากในการทําการทดสอบมันไร้ประโยชน์ที่จะเลือกอุปกรณ์ที่ไม่สามารถป้องกันจากความดันสูงดังกล่าวดังนั้นตรวจสอบว่า ปริมาตรของอุปกรณ์ที่คุณเลือกถูกต้องหรือไม่ และว่ามันสามารถทนความดันสูงและกระแสนี้หรือไม่
