การทดสอบการรับรอง Bluetooth BQB กระบวนการรับรอง Bluetooth BQB

1.Bluetooth BQB รับรอง

1.1 บทแนะนํา

การรับรองบลูทูธ ยังเป็นการรับรอง BQB (Bluetooth Qualification Body) โดยสั้น ๆ หากสินค้าของคุณมีฟังก์ชันบลูทูธ และโลโก้บลูทูธถูกระบุบนหน้าตาของสินค้ามันต้องผ่านการรับรองที่เรียกว่า BQB. บริษัทสมาชิก Bluetooth SIG ทั้งหมดสามารถใช้เครื่องหมายคําและโลโก้ Bluetooth หลังจากสําเร็จการรับรองเครื่องหมายคําและโลโก้ Bluetooth สามารถใช้ได้เฉพาะบนสินค้าที่ผ่านกระบวนการรับรอง Bluetooth.

1.2สองวิธีการรับรอง BQB

1.2.1 วิธีการลงทะเบียน

1.แรก, คุณจําเป็นต้องซื้อ DID จากเว็บไซต์ทางการของ SIG (ถ้าคุณเป็นสมาชิกรายปีของ SIG, คุณต้องการ DID ของ US $ 4,000; หากคุณเป็นสมาชิกฟรี, คุณจะต้อง US $ 8,000);

2. รับอนุญาตจากผู้จัดจําหน่ายโมดูล Bluetooth หมายเหตุ: โมดูล Bluetooth ที่ใช้ต้องได้รับการรับรอง BQB และวิธีการรับรองต้องเป็นสินค้าปลายหรือการรวมกันของ 3 ระบบย่อย: ระบบย่อยผู้ควบคุม ระบบย่อยโปรไฟล์ และ ระบบย่อยเจ้าภาพ ถ้าขาด ไม่มีแม้แต่หนึ่งในนั้น

3. การผูก DID ที่ซื้อกับการอนุญาตโมดูล Bluetooth (ทํางานในบัญชี SIG);

4ทุกครั้งที่คุณใช้โมดูล Bluetooth นี้ในการผลิตสินค้าใหม่ในอนาคต, คุณเพียงต้องการที่จะ DID ชื่อต่อไปนี้ที่นี่,และ SIG จะมอบ QDID ให้กับแต่ละสินค้า (DID ของสินค้าปลายมีอายุยืน), และ DID ขององค์ประกอบมักจะมีระยะเวลาการใช้งาน 3 ปี)

5ควรสังเกตว่าในสถานการณ์ปกติ เมื่อโมดูลทําผลิตภัณฑ์ปลายผลประกอบของโปรไฟล์และ RF จะแตกต่างจากผลประกอบของโปรไฟล์และ RF หลังจากที่โมดูลถูกนําเข้าสู่เครื่องจักรทั้งหมดเพราะฉะนั้น, พูดอย่างเข้มงวด, มันยังแนะนําที่จะปรับปรุงโปรไฟล์และผลงาน RF ของเครื่องจักรทั้งหมด. , สองส่วนนี้ถูกทดสอบอีกครั้ง. จากนั้นรวม QDID สินค้าปลายของโมดูลเพื่อรายการเครื่องจักรทั้งหมด

1.2.2 วิธีที่ไม่อยู่ในลิสต์

เมื่อการรับรอง BQB ที่ได้รับจากผู้ผลิตโมดูล Bluetooth ไม่เป็นสินค้าปลาย หรือไม่รวมทั้ง 3 องค์ประกอบขององค์ประกอบของ Controller, Profileและ Host Subsystem, ตัวอย่างเช่น, มันเป็นส่วนประกอบ, แล้ววิธีที่ระบุข้างบนไม่สามารถใช้ได้.

ในขณะนี้เราจําเป็นต้องนํายานพาหนะเป็นหน่วยและส่งมันไปที่ห้องปฏิบัติการของบุคคลที่สามสําหรับการทดสอบการรับรอง BQB โดยทั่วไปรายการการทดสอบคือดังต่อไปนี้:

1. การทดสอบเพิ่มเติมของโปรต็อกอลสเตคที่ไม่ได้อยู่ในองค์ประกอบ QDID

2. รูปแบบการทดสอบ

3- ทดสอบการทํางาน RF

ในที่สุดรถยนต์นี้จะใช้เป็นชนิดของผลิตภัณฑ์ปลาย แล้วเราก็สามารถทํารายการอื่นๆ ที่คล้ายกับรถยนต์นี้เรายังสามารถใช้เงินหนึ่งดอลลาร์ เพื่อรายการสินค้าหลายรายการบนเว็บไซต์ทางการของ SIG.

เมื่อเทียบกับวิธีที่ระบุไว้ข้างบน วิธีนี้ต้องเตรียมอุปกรณ์ฮาร์ดแวร์ก่อนเพื่อทดสอบ และนอกจากจ่าย SIG เพื่อซื้อ DIDคุณยังต้องจ่ายค่าทดลองจากพรรคที่สามเพื่อการตรวจโดยปกติยูแวนเป็นหมื่นๆ และห้องแล็บจะปรับโปรไฟล์และรุ่นบลูทูท

โปรแกรมเฉพาะเจาะจงถูกใช้ในการทดสอบระหว่างการรับรอง และโปรแกรมที่ผลิตเป็นจํานวนมากไม่จําเป็น

1.3 ประเภทพลังงาน

ระดับ พลังงานส่ง dbm ระยะทาง (เมตร)

ประเภท 1 10 dbm 100

ประเภท 2 4dbm 10

2การรับรอง FCC

การทดสอบความถี่คงที่เป็นหลักในการทดสอบที่เกี่ยวข้องกับ RF. Bluetooth อยู่ที่ 2.4G และกําลังส่งอยู่ในช่วง

โปรแกรมเฉพาะเจาะจงถูกใช้ในการทดสอบระหว่างการรับรอง และโปรแกรมที่ผลิตเป็นจํานวนมากไม่จําเป็น

3. วัดผลการทํางานของ Bluetooth RF

3.1 ความเบี่ยงเบนความถี่

3.2 ความรู้สึก

3.3 พลังงานส่ง

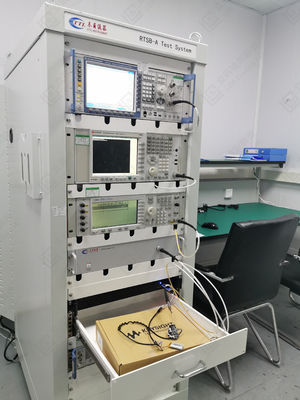

อุปกรณ์ Bluetooth ที่ถูกทดสอบในการทดสอบด้านบนเข้าสู่โหมด DUT แล้วถูกทดสอบด้วยเครื่องทดสอบ Bluetooth (เช่น 8852)

การเชื่อมต่อระหว่างอุปกรณ์ที่กําลังทดสอบและเครื่องทดสอบ Bluetooth เป็นทางเลือกคือสายเคเบิลโคอาเซียล หรือแอนเทนน์สามารถใช้โดยตรงในการส่งข้อมูลผ่านอากาศการใช้สายเคเบิลโคอาเซียลสามารถหลีกเลี่ยงการแทรกแซงได้อย่างมีประสิทธิภาพ, ปรับปรุงคุณภาพของข้อมูลสัญญาณที่ได้รับและลดเวลาทดสอบ เราแนะนําให้ลูกค้าทดลองเชื่อมต่อสายเคเบิลโคอาเซียลเมื่อจริงการดําเนินการแก้ไขความถี่ออฟเฟคหากไม่มีเงื่อนไขในการทดลองการเชื่อมต่ออินเตอร์เฟียสอากาศ, แนะนําให้ลูกค้าเลือกแอนเทนน์ที่ดีกว่า เมื่อใช้ UPT เช่น แอนเทนน์ที่ไม่เป็นทิศทางที่แสดงในรูปด้านล่างเพื่อลดความเป็นไปได้ของความล้มเหลวในการทดสอบ (เช่นเดียวกับการทดสอบกําลังส่งและความรู้สึก)การวางอุปกรณ์ในการทดสอบในกล่องป้องกัน สามารถป้องกันการแทรกแซง

4หลักการทดสอบ Bluetooth

DUT: อุปกรณ์ที่กําลังทดสอบ อุปกรณ์ที่กําลังทดสอบ, ที่นี่หมายถึงโมดูล Bluetooth หรือเครื่องเล็กเสร็จ.คุณไม่สามารถใช้โทรศัพท์มือถือและอุปกรณ์อื่นๆ ในการเชื่อมต่อปกติแต่คุณสามารถค้นหามันได้

SUT: System Under Test อุปกรณ์การทดสอบระบบ, ในกรณีนี้หมายถึงอุปกรณ์ที่สามารถรับและส่งข้อมูลไร้สายเฉพาะเจาะจงไปยัง DUT
